08.10.03/БР-7.А3
Технические характеристики | 08.10.03/БР-7.А3 | |
Серия | 08.10.032 | |
Артикул | БР-7.А3 | |
Описание | Блок розеток 19" 1U, 6 розеток EU 220В 16А автомат, без шнура | |
Максимальная мощность потребления |
| 3,5 кВт |
Номинальное напряжение |
| 220В |
Номинальный ток |
| 16А |
Максимальный ток |
| 16А |
Розетки |
| 7 розеток евро |
Автоматический выключатель |
| да |
Габариты (высота/ширина/глубина) |
| 44,4х482,6х44,4 мм |
Вес изделия |
| 1,25 кг |
Стандарт |
| |
Посадочная высота |
| |
Производство |
| ПМК (Россия) |
Страна изготовления |
| Россия |
Комплектация (упаковка - 1 место) |
| Блок розеток - 1 шт |
Упаковка |
| Габариты (ВхШхГ): 62х493х100 мм масса - 1,16 кг |
Характеристики автомата | Автоматический выключатель 2-х полюсный | |
Назначение защиты |  | Защита цепей от перегрузок и коротких замыканий. Защита резистивных и индуктивных нагрузок с низким импульсным током. |
Номин. отключающая способность по EN 60898 | 4,5 кА | |
Характеристика срабатывания (кривая тока) | B | |
Тип напряжения | AC (перемен.) | |
Гарантийный срок эксплуатации | 3 года | |
Модульная ширина (общ. кол-во модульных расстояний) | 2 | |
Общ. количество полюсов | 2 | |
Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2, при 230В | 4,5 кА | |
Номинальный ток | 16 А | |
Номинальная отключающая способность короткого замыкания Icn EN 60898 при 400В | 2,6 кА | |
Срок службы | 8 лет | |
Рабочая температура окружающей среды | -10…50 °C | |
Номинальная отключающая способность короткого замыкания Icn EN 60898, при 230В | 4,5 кА | |
Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1…25 мм | |
Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1…25 мм | |
Номинальное импульсное выдерживаемое напряжение Uimp | 4 кВ | |
Количество защищенных полюсов | 2 | |
Номин. отключающая способность по IEC 60947-2 | 4,5 кА | |
Одновременное отключение нейтрали (N) | Да | |
Степень защиты (IP) | IP20 | |
Степень загрязнения | 2 | |
Категория перенапряжения | 3 | |
Класс токоограничения | 3 | |
Номин. напряжение изоляции Ui | 660 В | |
Частота | 50…50 Гц | |
Глубина установочная (встраив.) | 50 мм | |
Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2 при 400В | 2,6 кА |

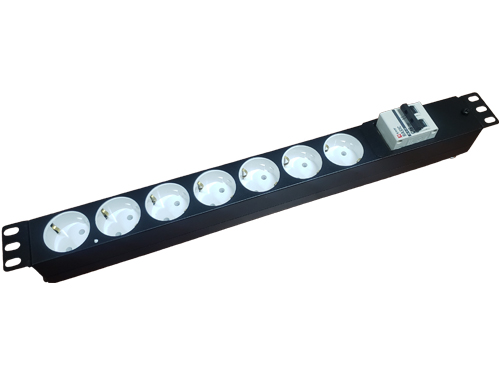

08.10.03/БР-7.А3 Блок розеток 19" 1U, 7 розеток EU 220В 16А автомат, без шнура
Производство: ПМК (Россия)
Блок имеет семь розеток, выполнен в металлическом корпусе. Используется для вертикального и горизонтального размещения в телекоммуникационных шкафах и стойках. Установлен автомат с защитой цепей от перегрузок и коротких замыканий, а так же защита резистивных и индуктивных нагрузок с низким импульсным током.
Цвет - RAL 9005 (черный), порошково-полимерное покрытие с предварительным фосфатированием.
Совместим со всеми линейками 19" оборудования. Поставляется в индивидуальной упаковке, в комплекте кабель питания - не входит.
Блок имеет семь розеток, выполнен в металлическом корпусе. Используется для вертикального и горизонтального размещения в телекоммуникационных шкафах и стойках. Установлен автомат с защитой цепей от перегрузок и коротких замыканий, а так же защита резистивных и индуктивных нагрузок с низким импульсным током.
Цвет - RAL 9005 (черный), порошково-полимерное покрытие с предварительным фосфатированием.
Совместим со всеми линейками 19" оборудования. Поставляется в индивидуальной упаковке, в комплекте кабель питания - не входит.
Документация:
Автоматический выключатель 2P 16А (C) 4,5кА ВА 47-29 EKF Basic:
Начало производства: 2022 год / Окончания производства: --- год
Модель БР-7.А3 снята с производства и замена на: Выпускается!
Для монтажа блока розеток необходимо следующие:
- отвертка крестовая;
- крепежный винт с шайбой 4 шт;
- отвертка крестовая;
- крепежный винт с шайбой 4 шт;
- силовой провод сечением 1,5 мм. кв., 16А;
В комплект поставки не входит.
Монтаж одного розеточного блока 19" на 7 розеток, занимает у одного человека около 15 минут.Производитель может вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик.
